PCB가공기(Equal series)

Equal 1000/2000 시리즈 ( PCB 가공기 )

(Equal 1000/ Equal 1000H/ Equal 2000/ Equal 2000H/ )



장점

  • X,Y,Z      축 Step Motor 제어 방식
  • 카메라를 통한 이미지 인식 : 에칭 작업한 기판의 드릴 가공(Option)
  • 가장 효과적인 방법으로(화학적인 방법을 사용하지 않고) 저렴하고, 빠른 시간내에 원하시는 샘플을 만들어볼 수 있습니다.
  • 설치공간도 작아 경제적입니다.
  • 드릴 홀, PAD/Pattern, Routing 등의 형성을 원클릭 으로 해결할 수 있습니다.
  • Z 축 제어가 가능하여, 툴 깊이를 소프트웨어적으로 자동 조절이 됩니다.

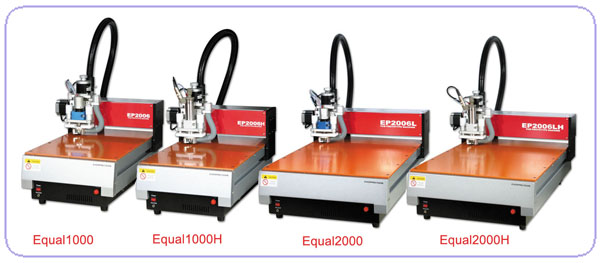

ep2006series600



1. 특 징

표면 스캔 및 툴 길이 자동조절

X,Y 뿐만아니라 Z축을 Step-Motor로 제어하는 본 Equal 1000/2000 시리즈 시스템은 개발, 시제작 단계 PCB를 가장 빠르고 저 비용으로 정화하게 만들 수 있는 장비입니다. 소량 다품종 PCB 샘플 제작에 매우 유용함으로 기업체 연구, 개발용 뿐만 아니라 교육기관 실험, 실습용으로 널리 사용되는 최상의 제품입니다.

ep1



사용자 중심의 소프트웨어 지원 (PCAM)
— Windows 98/ 2000/ NT / XP /7 지원

Equal 1000/2000 시리즈를 구동하는 소프트웨어인 PCAM을 이용하여 ultiBOARD / Protel / PADS / PCAD / OrCAD / Tango 등에서 출력되는 표준 RS274D/X 포맷과 오토캐드의 DXF 포맷을 지원합니다. 또한 Array, Copy, Miror,예상 가공시간 확인, 가공지역 검사, 작업공간 선택 및 비젼 시스템을 이용한 거리 측정 기능이 있습니다.

ep3 ep2



한글 문자 가공 및 한글/영문 메뉴지원

한글이 지원되는 유일한 샘플 PCB 가공시스템인 Equal 1000/2000 시리즈의 운용프로그램인 PCAM은 한글 문자 가공 및 한글/영문 메뉴 지원으로 사용자가 좀더 쉽게 장비를 사용할 수 있게되었습니다.

사용자가 PCAM에서 영어 및 한글 메뉴 모드를 설정하게 하여 작업이 가능하도록 구성되어 있습니다.

hangul



드릴링, 밀링, 라우팅

툴 길이 자동조절 기능이 있는 Equal 1000/2000 시리즈에서는 드릴링, 밀링, 라우팅을 더욱 쉽게 할 수 있습니다, 재료 두께 입력만 필요할 뿐 더 이상 깊이를 맞추기 위해 게이지나, 테스트, 매뉴얼 적인 조절이 불필요 합니다. 쉬운 윈도우즈 인터페이스이므로 사용자의 원 클릭 만으로 이 모든 공정이 이루어집니다.

ep4



60,000 RPM 고속 스핀들

고속스핀들을 채용한 ‘H ‘ 모델은 RF/Microwave 회로 제작에 가장 적합하다고 할수 있습니다. 스핀들의 속도는 5,000~60,000 RPM 가지 세팅이 가능한데, 이런 고속스핀들을 사용할 경우 밀링 작업이 더욱 부드러워지고 정확해지므로 동박을 가공할 때 발생하는 버(Burr)의 양을 최소화 할 수 있게 됩니다. 또한 고속스핀들 사용으로 0.2mm 홀 가공은 물론, 더 작은 크기의 엔더밀을 사용할 수 있게 되므로 세밀한 작업이 가능해졌으며, 툴의 수명을 연장시켜주며, 다양한 종류의 재료 작업이 가능해졌습니다.

ep5



비트

1)밀링 툴 : Isolation, Engraving
2)엔드 밀 : 동박 제거
3)드릴비트 : 홀가공
4)라우트비트: 외형 가공

ep6



밀링 툴 선택

  • T1(Iso/Mil):      패턴을 형성하기위해 60도 90도의 밀링툴을 선택
  • T2(Iso/Mil):      좀더 넓은 부분의 Isolation을 위해 0.5mm 나 0.75mm 엔드밀을 선택
  • T3(milling):      넓은 지역의 빠른 동박제거를 위해 1.5mm 엔드밀을 사용

ep7



** Option 설명 **

  Sound Enclosure(Option 품목: 소음 방지기)

PCB 가공기를 소음 방지기의 첫단에 배치하여 가공기로부터의 소음을 차단한다. 가운데는 각종 소모품 및 PCB 기판, 툴 비트 등을 보관하며, 맨 아래는 진공 청소기를 두는 공간이다.

- 장비 작동 중 발생하는 각종 소음 차단
(스핀들 및 분진 흡입용 청소기의 소음 등 차단)
– 장비 본체, 진공 청소기, 각종 소모품 등 수납
– 소모품 도난 방지를 위한 잠금 장비 부착

enclose500



Equal 1000/2000 시리즈의 눈이라고 할 수 있는 “Vision System”

Vision System : Equal 1000/2000 모델에 소형 카메라를 장착하여 드릴 좌표를 인식하는 기능+ 기존에 에칭작업으로 제작된 PCB의 드릴 가공시 또는 양면 제작시 Fixed Position(기준홀)을 가공하여 수 작업으로 일일이 부품면과 동박면을 맞추었던 것을 간단하게 PC만을 사용하여 드릴 좌표를 정확하게 맞추는 System을 말합니다.

30X CCD 카메라를 장착하신다면 본 장비를 거리,ARC,홀사이즈 측정등이 가능한 측정기계로도 사용하실 수 있습니다.

ep4



“무선호출 시스템“

작업종료 및 툴교환 필요 시 사용자를 무선호출하여줍니다.

pager
